烟囱外壁修补加固防腐

烟囱外壁修补加固防腐

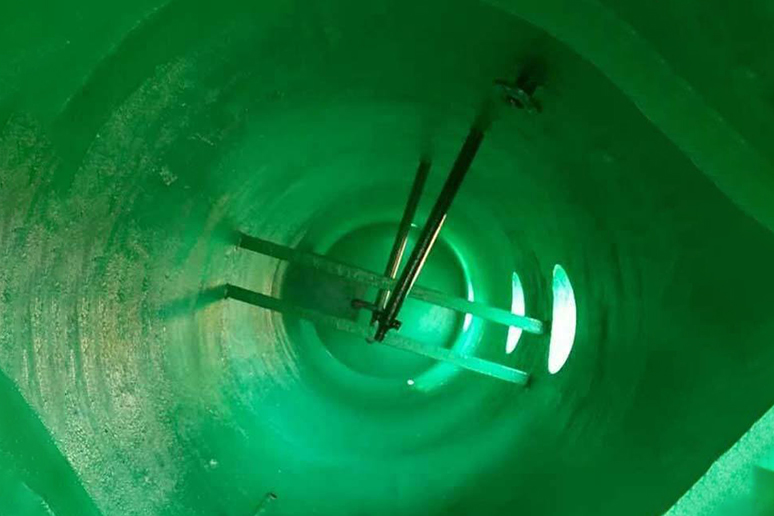

由于采用了水和石灰石作为载体，脱硫后的烟气温度下降了45℃，同时还包含了大量的水汽和SO2，在烟道和烟囱内形成了一种由H2SO4、HC1等腐蚀性液体组成的冷凝水，这会腐蚀烟道和烟囱，所以，在燃煤锅炉的脱硫过程中，烟囱和烟囱的防腐是当务之急。

腐蚀是 FGD系统的一个重要问题，也是烟道、烟囱等都要处理的问题，目前国内外及中国对烟囱及烟道的防腐处理，主要有下列四种不同的防腐材料.

①由于 FRP具有较高的化学腐蚀性和较低的成本，因此很多湿法烟气脱硫系统采用了 FRP，据国外报道， FRP已经在下列几个领域得到了成功的应用：吸附塔、溶灰池、收集塔、除雾器、浆料输送管、烟道、烟道.

②因为 FRP内部表面平滑，不易污垢，耐磨损，耐酸性.因此，在高速和高悬浮微粒的地区，一般都能起到良好的作用.

目前国内常用的 FRP系列防腐材料有：环氧树脂、 OM专用防腐涂层.

　　(2)烟囱防腐材料—橡胶

　　在国内市场上比较常见的有硅橡胶,聚脲.但该产品不耐高温,防水防酸性能极好,不利于燃煤机组长时间直排

　　(3)烟囱防腐材料—玻璃磷片

　　由于玻璃鳞片的主要填充材料是SiO2,其耐温性,耐酸性极好,在市场上比较常见的有:泡沫玻璃砖和玻璃鳞片

　　(4)烟囱防腐材料—耐酸胶泥

　　①用途

　　用于湿法脱硫耐酸砖内筒烟囱内衬防腐。

涂层耐温性及耐酸性能好、附着力强、使用寿命长（20年以上），可以承受高低温烟气的长期冲刷和急热急冷工况下的长期作用，是湿法FGD后排放净烟气的烟囱内衬防腐的专用涂料材料。


　　②特性

　　KY2耐酸胶泥涂料是以高硅粉、分散剂、固定剂以及细粒料等为原料，按一定比例科学配制而成，它具有以下优良特性：优良的耐化学介质，耐高温湿态腐蚀性气体性能；极低的水蒸气渗透率、硬化收缩率低、线膨胀系数低；能承受高低温烟气的长期冲刷和急热急冷之工况；的耐磨性；良好的粘接性；常温硬化，成型施工简单、修补容易。


　　老（旧）烟囱防腐

　　1 备选方案

　　1. 1 玻璃鳞片胶泥衬里

　　采用乙烯基酯树脂底涂料、胶泥面涂料(进口材料,厚4 mm) 。


　　施工工艺为:除去混凝土表面原有疏松的防腐层和硫化产物;乙烯基酯树脂底涂打底1～2 道;刮涂乙烯基酯树脂胶泥层2 道;乙烯基酯树脂面涂1～2 道;养护固化。


　　1. 2 进口砖板衬里防腐

　　采用德国或加拿大进口系列的底涂料、胶泥、砖板(砖板厚38 mm) 。


　　其施工方法是：清除原混凝土表层的松散防腐蚀

一层和一种硫化物；一次涂一次底漆；按照指定的配比进行粘合剂的配制；在平面上砌筑砖块时，通常采用横向连续缝法和纵向错缝布置。

当砖砌筑时，每铺一层砖，要在另一排加一块砖，以防滑倒，等水泥稍微干燥后，再进行下一排。

当底层混凝土浇筑完毕，水泥混凝土初步凝固后，就可以进行外墙的衬砌。

在衬砌墙体时，必须从下往上，在衬砌上部砖时，会对底层的砖造成一定的压力，从而导致底层已完成但不能固化的砖层出现位移或位移。

所以，在外墙衬砌中，不能连续衬砌多个层次，通常在2~3个连续衬砌后暂停，等底层水泥初凝后，继续进行；

1.3全覆盖式防腐蚀

使用底涂液、耐高温防腐专用材料、面涂液（3 mm厚）。

其施工方法是：清除原来混凝土表层的松散防腐层，对渗透到混凝土中的硫化物进行喷灯烘干，使其结晶沉淀，再用清水冲洗，以保持混凝土的干净；将封底材料均匀地喷在经过表面处理的基础上；当封底材料凝固后，用补丁对基层的凹凸不平进行修补；将封底材料均匀喷于修补部位，固化后再进行整体铺装；要求表面平整，干净，达到规定的防腐厚度；在整个防腐面层表面喷2次。
