玻璃钢鳞片用多少伏电压检测，玻璃鳞片电火花检测国家标准

玻璃钢鳞片用多少伏电压检测，玻璃鳞片电火花检测国家标准

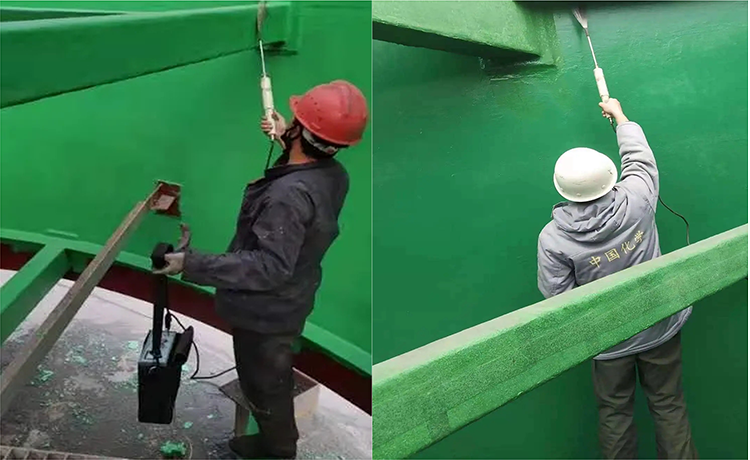

1、脱硫塔内玻璃鳞片涂层，2mm和4mm厚度，电火花检测时应该采用多少伏的电压，急！！！

国家标准是每mm大于3000V，设计标准和企业施工标准比这个数值高些，一般2mm6000V，4mm12000V.

玻璃钢电火花检测规范。

1、衬胶设备电火花检测仪检验电压为高频，电压数值按1mm胶层厚度3000伏计算确定。

2、胶层表面应清洁、干燥，探头不得在胶层上停留，以防止胶层被高压电击穿。

3、该设备一定要用电火花检测仪检查衬里层。

4、正常情况下，该设备对接头和弯角处应多次检测。

且探刷的移动速度不易过高，否则不易发现细微的漏电现象。

5、探头距衬里层的距离为2～3mm，探头移动速度为3～6m/min时，如产生剧烈的青白色连续火花，表明衬里层此测点处漏电。

6、检测中如果发生细微电弧，且声音为“嗤嗤”的声响，应确认衬胶设备涂层或罐内是否潮湿。

如果是最低电压检测的，应将电压调至最高限（应确认涂层厚度），看是否产生高压电弧，不产生电弧则确认为无漏点。

7、对于有疑问的涂层，应采用多次检测或更换一台电火花检漏仪进行检测，如不能判定应咨询有经验的人员进行判定。

8、该设备电火花检测中如果发生高压电弧，且声音为“啪啪”的声响，应确认为涂层有漏点，先用明显的记号笔进行标记。

9、检测完毕应将探棒与接地线接触，将高压静电进行释放。


做玻璃钢鳞片不刷底涂可以吗

不可以。


玻璃鳞片防腐施工方法如下：
（1）底涂

1）经处理后的待衬表面涂刷第一道底涂。

取计量好的底涂料，加入适当比例的配套固化剂搅拌3min以上，搅匀后使用。

用毛刷或辊刷涂1－2道，用量约0．/道．平米左右。

需进行第二道底涂时，第二道底涂涂刷方向应与前道施涂方向相互垂直，并在第一道底漆涂刷后涂刷第二道底漆。

施工质量控制为膜厚均匀，正常表象会呈现光泽，漏涂，干涂现象。

新疆玻璃钢鳞片防腐。


2）当在混凝土多孔性基础上施工时，在上底涂前，应采用配套的封闭料对混凝土进行封闭，用量一般在0．4－0．8kg/平米（根据不同的基面来确定），当涂层需要采用电火花检测时，应选用我司导电型底涂。


3）若底涂的粘度略高或在低温的施工环境下，为了能更好地润湿基面、确保涂层与基层的粘接性，第一道底涂可适当添加3－5%的溶剂进行稀释，溶剂为苯乙烯交链剂。


（2）中涂

1）在真空度条件下生产的鳞片胶泥预混料，在使用中仍应严格控制搅拌料时可能产生的空气残留。

取适量胶泥，加入适当比例的配套固化剂，一次搅拌的料应控制在内用完，且初凝时间应控制在左右。

玻璃钢鳞片胶泥施工工艺。


2）用抹刀单向均匀地将施工料涂抹在涂好底涂的基面上，每道施工厚度（初凝后）为1．0±0．2mm，用量为1．5kg/道．平米左右，每道涂抹的间隔时间为。


3）通常情况下，施工2道即可，特殊情况下（如介质中含有固体磨物料），施工厚度可增至三道。


4）每道鳞片胶泥涂抹后，在初凝前必须及时用沾有苯乙烯溶剂的羊毛毡辊滚压，直至肉眼观察表层光滑均匀为止。

表面不允许有流淌痕迹，一经产生应重新滚压平整。

在每层鳞片胶泥固化后，应采用电火花检测仪进行检验。


5）在施工过程中，施工面应保持洁净，如有附着物或施工滴料应及时打磨平整。

玻璃钢鳞片防腐的做法。


6）2次涂抹的端部界面应避免对接，必须采取搭接方式。


7）鳞片胶泥层的修补

经检验发现针孔、杂物时，应用砂轮机将其打磨清除，对针孔或贯通衬层的缺陷应采用坡形过渡打磨至底表面，坡面与基体的夹角<15°（见图2）。

用溶剂清洗并干燥后，按工艺要求涂抹底漆和鳞片胶泥施工料。


经检验发现有漏涂或局部衬层厚度不足等缺陷，应将该区域表面用溶剂清洗干净，干燥后再次涂抹施工料达到规定厚度。

电压有多少伏。


脚手架拆除后，其交点处应按（鳞片胶泥层的修补a）进行修补。

6kv是多少伏的电压。


8）局部玻璃纤维布（毡）增强

被衬所有方向变化区域，例内外拐角区、接管的内表面，应在鳞片衬里胶泥固化后采用玻璃纤维布（毡）增强。

铺衬玻璃纤维布（毡）的胶接材料须采用与鳞片衬里胶泥相同的树脂配制。


将鳞片衬里表面打磨平整，用溶剂清洗干净后按涂胶－贴布（毡）－涂胶－贴布（毡）－涂胶的顺序进行，玻璃纤维布（毡）的搭接长度>。


（4）面涂

1）应在完成底涂涂刷、鳞片胶泥涂抹、鳞片胶泥层修补、局部玻璃纤维布（毡）增强的工序后，经检验合格后，涂刷面涂。


2）取预配好的适量面涂料，并加入规定量的固化剂，搅拌均匀后涂刷，面涂涂刷1－2道，涂刷方向应相互垂直。

注意：在最后一道面涂料中应含苯乙烯石蜡液。
