刮玻璃鳞片胶泥，刮玻璃鳞片胶泥怎么用

刮玻璃鳞片胶泥，刮玻璃鳞片胶泥怎么用

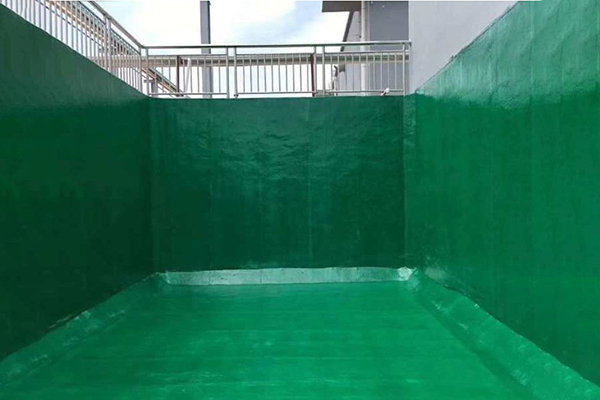

玻璃鳞片胶泥是一种新型的防腐施工涂料，它对于防腐物质的屏蔽作用很强，让腐蚀性介质在渗透腐蚀的道路上受到层层阻碍，增加了介质到达基体的路程，抑制其剥落及龟裂的速度，提高其使用寿命及年限。

今天就为大家带来玻璃鳞片胶泥的施工方法。

刮玻璃鳞片胶泥，玻璃鳞片胶泥的施工方法

1：喷砂除锈

在整体施工前要将其基体进行喷砂除锈， 表面处理达到Sa2 .5级(二级)，将基体表面的焊缝、残渣、转角或者凹凸不平的地方都打磨光滑，除去粉尘和杂物，并擦拭干净，不能残留油污、杂物和任何水分，简而言之就是收拾得越干净越平整越好。


2：涂抹底漆

底漆首先要加入适量促进剂，再根据底漆量加入适当固化剂搅拌3min左右，将第一遍底漆均匀的涂在基体表面，在施工过程中要保证使用工具干燥、干净，滚刷要按照一定的方向滚动。


3：涂抹中涂

将配套的促进剂和固化剂加入玻璃鳞片胶泥预混料中，本次使用多少玻璃鳞片胶泥就搅拌多少，不能用之前搅拌剩下来的玻璃鳞片胶泥，施工2道在基体表面，且每道涂抹后尽量保证没有流淌的痕迹，可以用苯乙烯溶剂羊毛毡辊反复滚压，使玻璃鳞片胶泥图层平整。


在此过程中如果表面有表面凹凸痕迹，需要去除凸起，保证表面光滑平整。


4：最后的面漆

在以上3道工序都完成之后，再次涂抹2遍面漆，间隔时间要保持在2h以上，且最后一道面漆里应该包含苯乙烯(未有特殊要求可以不用苯乙烯)，这样才是完整的玻璃鳞片胶泥的施工步骤。


在施工过程中还要注意全程工具使用时要保证干燥和干净，现用现配涂料，不要使用剩余已搅拌的涂料，还要多观测当地天气，当温度下降时促进剂和固化剂的使用也需要变化，建议在施工前先用少量材料配比一下，谨防出现因比例问题导致的材料最终不能用的问题。


玻璃鳞片胶泥防腐怎样施工

首先鳞片胶泥配置现场要具备电源，通风设施，备用消防器材，计量称，电动搅拌钻等，将玻璃鳞片胶泥包装打开，用搅拌钻搅拌均匀，用计量称城区鳞片胶泥10公斤，然后依次加入促进剂1-2%(胶泥重量的百分比)，如果环境温度低促进剂可加到2%，如冬季，夏季加入量1-2%，用电动搅拌钻开始搅拌，搅拌均匀后，再加入固化剂，加入量是2%(胶泥重量的百分比),搅拌时间2分钟，放置1分钟后开始涂装。

(玻璃鳞片涂料配置与玻璃鳞片胶泥方法相同)玻璃鳞片胶泥和玻璃鳞片涂料。


在环境，温度，湿度不同时涂料，胶泥固化时间也有所不同，请根据实时情况酌情增加或减少促进剂和固化剂的多少。


玻璃鳞片胶泥有什么作用

耐化学性、耐热性、耐溶剂性;对化学介质、气体、蒸气的渗透性远比玻璃钢衬里小，难以引起水蒸气扩散现象，这是由于层层重叠排列的玻璃鳞片，使介质渗透距离长的缘故。


2、同其它材料粘结性，涂层平整光滑。

固化时收缩低，由于分散，粘接面残余应力小。

热膨胀系数小，粘接热应力相应也小，耐热温度高，耐热冲击性能好。


现在玻璃鳞片胶泥被应用在了钢结构、工业设备、公共设施的表面，主要起到防腐蚀保护的作，现在已经有不设的厂家选择使用乙烯基酯玻璃鳞片胶泥，并且起到了不错的屏蔽效果。

因为具有长效耐湿热性能好的特点，现在此种材料已经被广泛的应用在了各个方面。

玻璃鳞片胶泥怎么使用。


相信看过介绍，大家已经真正的知道了玻璃鳞片胶泥的价格。
