• ꁸ 回到顶部
  • ꂅ 18203261661
  • ꁗ QQ客服
  • ꀥ 微信二维码

　　玻璃鳞片防腐施工方案：

　　1.基层处理：基层牢固、牢固、光滑，无尖锐角。

　　2.配料：根据施工用量，将A、B组分混合，搅拌器必须干燥、清洁。

　　3.涂抹:用橡胶或塑料板均匀涂抹混合物，要求厚度一致。厚度一般为1.5-2.5mm，分为3-4次。后刷应在前刷固化成薄膜后进行。

　　4.参考用量：每毫米厚涂膜，涂料用量约1.3~1.5kg/㎡.

　　5. 施工注意事项

　　混凝土必须达到养护期，施工温度宜在5~35℃;

　　A、B组份混合后，应尽快使用完，时间不宜超过20分钟;

　　涂膜末实干前，严禁在防水层行走，并注意保护不被损伤;

　　开桶后末用完的A、B料组份应立即将盖子盖严，否则较长时间直接接触空气容易发生自聚。

玻璃鳞片胶泥施工方案(玻璃鳞片胶泥施工方法)

　　玻璃鳞片胶泥施工方法：

　　1.配比：主剂∶固化剂=10∶1(重量比)

　　2.混合时，应在不断搅拌液体组分的情况下，缓缓倒入固体组分。否则，容易结块，我们强烈推荐使用机械搅拌。

　　3.玻璃鳞片胶泥混合后，将混合好的涂料用40目筛网过滤，并倒入另一只容器中。要求持续不断地缓缓地搅拌，以使涂料始终处于悬浮状态中。

　　4.混合后的涂料有效期8小时，请根据施工进度安排。

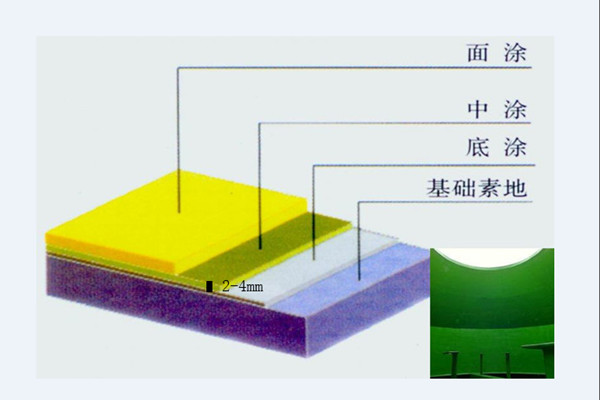

　　由底漆层、鳞片胶泥层、面漆层三部分组成。其中：

　　(1)底漆层：用以防止基底生锈及增强基底与鳞片胶泥层的粘结力。一般涂一遍，底漆平均厚度：0.15mm

　　配制底涂、固化剂、促进剂的容器及工具应清洁、干燥，配制应根据底涂施工用量边用边配，并在3小时内用完。施工过程中如发现凝结块等现象时，不得继续使用。

　　施工时，滚刷蘸上涂料，按一个方向反复滚动将涂料大致分布在被涂物表面，接着用滚刷上下密集地滚动，将涂料涂刷开，最后用滚刷按一定的方向滚动，使涂料均匀涂刷在被涂物表面。

　　滚刷每次蘸涂料不宜过多，以防引起流挂和滚刷移动时涂料流淌。开始滚涂时，对滚刷轻微的施加压力，随着滚刷上涂料逐渐减少，逐渐增加压力，使涂膜厚度均匀。

　　(2)鳞片胶泥层：一般涂两遍，平均厚度为2.0mm(不得小于1.6mm)

　　(3)面层：用以使VEGF乙烯基树脂鳞片内衬树脂表面硬化，提高耐腐蚀、耐磨耗性能，使表面光滑。一般涂二遍，平均厚度：0.25mm

　　为便于观察各涂层厚度，避免混涂，常将鳞片胶泥及面漆等制成不同颜色，鳞片胶泥一般制成兰色及白色(或红色)，涂布二层鳞片胶泥时，分别采用不同颜色的品种。

　　(4)粘度 ：乙烯基玻璃鳞片胶泥粘度 约0.35PaS(25℃)，乙烯基树脂鳞片胶泥，在烟道中直接施工，结构如下：

　　VEGF　 底漆　 一道　 0.15~0.20mm厚

　　VEGF　 玻璃鳞片咬泥 批刮二道 2.0mm厚

　　VEGF　 面漆　 二道　 0.20~0.30mm厚

　　玻璃鳞片胶泥特点用途：玻璃鳞片是生产重防腐涂料、珠光颜料和塑料制品不可缺少的重要原材料，应用于防腐领域，可明显提高涂料的防腐性能，延长物件使用寿命;用来制造珠光颜料，玻璃鳞片珠光颜料的光泽度远远优于天然云母、人工合成云母制作的珠光颜料，并兼有防腐、防紫外线照射的功能;用于塑料领域，可增加塑料制品的强度，防止热塑性塑料制成的精密部件的热变形，提高其空间稳定性。

　　1 、玻璃鳞片能阻止水蒸汽和化学溶剂对基底物质的侵蚀。衬底或涂层耐化学性的程度随所选用的玻璃原材料不同而变化，由 C- 玻璃组成的玻璃鳞片具有优良的抗化学耐用性。

　　2 、由于有相对与钢铁、水泥等基底物质较大的伸展系数，所以在热冲击的情况下树脂层容易裂解和脱落，而玻璃鳞片能提成一种热稳定层，因而能防止衬底的裂解和剥落。

　　3 、耐温性能好。玻璃鳞片衬里的使用其耐热性比同类树脂涂层可提高 20-40 ℃，因此常用于石油输油管道、热水管线、耐热化工装置等。

　　4 、热胀系数小。

　　5 、含有玻璃鳞片的涂层比不含玻璃鳞片的环氧或聚酯树脂层硬的多，因此有较高的抗表面磨损性能。

　　6 、配伍性能好，可以与各种树脂组成防腐涂料。

　　玻璃鳞片胶泥能适应不同的使用环境，合理地调节原材料的配方，以适应各种环境的需要，如：抗酸碱、抗磨损、抗渗透、耐高温、耐冲刷、抗氯离子等。本公司采用**原材料，优化配方，严格的施工技术，生产的玻璃鳞片胶泥的性能远超国家规定。

　　玻璃鳞片胶泥是一种粘稠的鳞片胶泥，具有很好的粘附性，每一种材料都有不同的颜色，以防止在施工过程中出现遗漏或遗漏。

  • 酸碱池玻璃钢防腐施工周期多久？强腐蚀环境下如何安排工期

    酸碱池玻璃钢防腐施工周期，通常比普通水池更需要谨慎安排。酸碱池长期接触酸液、碱液、废酸、废碱、电镀液或化工介质，对材料、基层处理、节点加强和固化时间要求更高。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，服务内容涉及酸碱池玻璃钢防腐、酸碱储罐防腐、污水池防腐、化工池防腐、地沟防腐、管道防腐和脱硫塔防腐等。结合君诚卓雅过往项目经验，酸碱池施工周期要根据腐蚀介质和现场状态综合判断。

    넶0 2026-07-22

  • 污水池玻璃钢防腐施工周期多久？检修期内如何安排施工

    污水池玻璃钢防腐施工周期，和池体面积、基层状态、腐蚀程度、材料体系、几布几油工艺、现场通风和固化时间有关。很多企业希望在检修期内完成污水池防腐，但如果前期准备不足，容易影响工期和防腐质量。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，服务内容涉及污水池玻璃钢防腐、酸碱池防腐、化工池防腐、储罐防腐、地沟防腐、管道防腐、脱硫塔防腐、冷却塔防腐维修等。结合君诚卓雅过往项目经验，污水池防腐施工周期需要结合现场工况综合安排。

    넶0 2026-07-22

  • 玻璃钢防腐低价报价有哪些风险？企业选择方案时要注意什么

    玻璃钢防腐低价报价并不一定有问题，但企业不能只看单价。更应重点核对材料体系、基层处理、几布几油工艺、节点加强和固化验收。

    结合君诚卓雅玻璃钢防腐相关项目经验，防腐工程选择方案时，应优先判断报价是否完整、材料是否匹配现场、施工细节是否清楚，避免因低价造成后期维修成本增加。

    넶0 2026-07-22

  • 两布三油和三布五油有什么区别？玻璃钢防腐工艺怎么选

    两布三油和三布五油的区别，主要体现在布层数量、树脂用量、防腐层厚度、适用场景和施工成本上。工艺选择不能只看名称，而要结合腐蚀介质、基层状态、是否长期浸泡和使用要求判断。

    企业在选择玻璃钢防腐工艺时，应重点关注材料体系是否适合现场、基层处理是否到位、铺布浸润是否充分、节点是否加强，而不是只比较“两布三油”和“三布五油”的价格差异。

    넶3 2026-07-20

  • 防腐地坪玻璃钢施工方案，化工车间地面如何做耐酸碱防腐

    防腐地坪玻璃钢施工方案，需要结合地面基层、腐蚀介质、积液情况、车辆通行和使用强度综合确定。化工车间地面、酸碱操作区、污水处理站和罐区地面，不能只按普通地坪处理。企业选择防腐地坪方案时，应重点关注基层处理、材料耐腐蚀性、铺布浸润、面层封闭和固化验收，避免只看表面效果和单价。

    넶3 2026-07-20

防腐涂料相关问题

河北环氧玻璃鳞片防腐涂料，环氧树脂，乙烯基树脂，环氧地坪漆，环氧煤沥青漆，玻璃鳞片胶泥涂料生产厂家，价格低，防腐耐磨，常年来积累了大量的防腐施工案例，工艺和技术成熟。

ꄲ下一篇： 无
ꄴ上一篇： 无

  • 玻璃钢防腐施工工艺介绍

    1施工环境：①建筑施工环境的温度在-15~30℃之间，相对湿度在80%以上，在10℃以下的建筑中，要采用加温的方法。②在进行防腐蚀工程时，不得与其它工种进行交叉作业。2.清除基础设施：在进行施工之前，必须保证基层不能有水泥渣和松散的附着物，要保持平整、干燥，不得有地下水渗漏、不均匀沉降。无起砂，脱壳，开裂，蜂窝状麻面。管道、套管、预留孔、预埋件等通过防腐层时，必须事先埋入或预留。为了便于施工，所有的阴阳角都要做斜角或圆角3.三布五油的施工工艺：贴图的基本原理是：首先是平面，然后是大面积。一上一下，一上一下，一上一下，一上一下。先把它压在后面。

    넶926 2023-01-04

  • 已加工成型的玻璃钢制品对人体有害吗？

    FRP玻璃钢是由树脂、固化剂、玻璃纤维布、纤维毡、胶衣、色浆等组成，并在必要时加入抗氧化剂、阻燃剂等。树脂的种类很多，常用的是不饱和聚酯树脂，而苯乙烯是一种有毒的化学溶剂。该固化剂是由过氧化甲乙酮组成，具有坚硬、难闻、有腐蚀性的特性，一旦接触到肌肤，应马上进行清洁。在制作玻璃纤维织物或毛毡时，由于粉尘的存在，初次接触会引起皮肤发痒，所以在制作时一定要戴上口罩，但经过干燥、固化后的玻璃钢产品，其对人体的伤害可以忽略不计。玻璃钢（简称 FRP）是由不饱和树脂与环氧树脂等混合制成的一种强化材料，在世界范围内被称为 FRP。FRP产品在市政、石油、化工等行业中有着良好的耐腐蚀、轻质、光滑的内表面和良好的技术经济效益。

    넶912 2023-01-04

  • 天津环氧树脂的耐腐蚀性

    环氧树脂是一种具有高强度、高耐水性、高强度、高耐水性、常温操作、施工简单等优点。应用这种材料的防腐工程通常有：玻璃钢全面层和隔离层、树脂胶泥和灰浆的块材面层、树脂胶泥和砂浆的粘接剂、块材面层、树脂胶泥、砂浆、树脂稀胶泥、砂浆、树脂玻璃鳞片等。不同材质的防腐工程，其产品的最终用途和应用领域也会有所不同。

    넶469 2022-12-29

  • 预促进乙烯基树脂如何使用

    近日，有朋友向我们请教了关于预促型乙烯基树脂的使用，下面为大家提供一些问题。预促进乙烯基树脂是否需要固化剂来增强乙烯基树脂？预促乙烯基酯树脂是一种在生产工艺中预先加入一定比例助剂的物理掺合而成的乙烯基酯树脂，通常在原有的牌号后面加上一个 P。在预促型乙烯基酯树脂中加入的促进剂主要是由0.2%~2.0%的环烷酸钴/异辛酸钴组成，如果需要，还可以加入助推剂和其它的有机金属盐。

    넶716 2022-12-29

  • 玻璃鳞片施工价格(乙烯基玻璃鳞片胶泥厂家报价)

    玻璃鳞片施工工程越来越多，可是真正的玻璃鳞片施工价格，你了解吗?低廉的价格是很诱惑人的，但施工质量也是非常重要的，可以说好的东西的价钱就是这么的真实，今天我就带你了解一下施工玻璃鳞片的造价。

    넶506 2022-03-17

  • 907和901乙烯基树脂的区别,耐高温多少度

    许多化工企业都需要进行防腐处理，乙烯基树脂具有很强的抗腐蚀性，同时也得到了广泛的公认。本文重点介绍907与901乙烯基树脂的不同之处，901乙烯基树脂与907乙烯基树脂相比，区别是什么，到底哪一种更好?

    넶4481 2022-03-17

防腐涂料分类

选购参考
