• ꁸ 回到顶部
  • ꂅ 18203261661
  • ꁗ QQ客服
  • ꀥ 微信二维码

　　任何防腐蚀材料对基层的要求必须符合一定的标准要求，玻璃鳞片胶泥也不例外，如在金属基层上面施工时，必须采用干喷砂的表面处理方法。金属表面处理方法除了满足粗糙度要求外，还需要保持一定的清洁度及除锈等级要求，达到GB8923规定之Sa2.5级别。如在混凝土基层上面施工时，要求强度不低于C25，含水率低于6%，而且平整密实，打磨吸尘后露出混凝土自然存在的毛细孔，粗糙度。根据笔者从事玻璃鳞片胶泥实际施工经验，归纳出如下操作工艺，供行业内同仁参考：

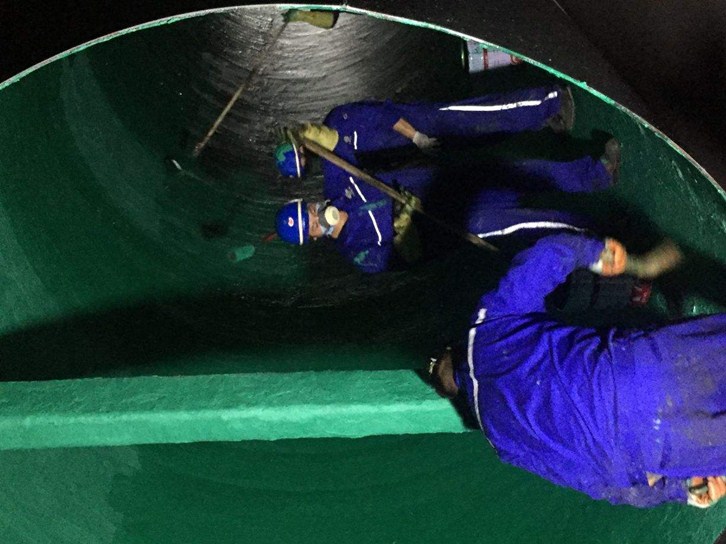

优质玻璃鳞片胶泥施工

　　优质玻璃鳞片胶泥施工

　　1.玻璃鳞片胶泥配制。配制鳞片符合HG/T2641规定，不结块，不受潮或者被非树脂液污染;树脂性能符合GB/T13657，GB/T8237,及GB50212之规定，并且在产品有效期内。采用真空度不低于0.08Mpa，转速不大于56r/min真空搅拌机，将玻璃鳞片，树脂缓慢加入真空搅拌机，再按照配比加入颜料和固化剂，真空搅拌5min，停止后静置3分钟再打开放气阀慢慢放气，完全放完气后1min方可出料。如果固化剂为双组分时，先加入促进剂，在非真空环境下搅拌3-5min，再加入引发剂实施真空搅拌配制，如果是预促的树脂，在加入引发剂时实施真空配制。现在大部分玻璃鳞片胶泥已经实现商品化，不需要那么复杂的真空搅拌配制，只需现场加入固化剂非真空搅拌就可以施工。

　　配置后的施工熟料可操作时间控制在30-40min，初凝时间控制在40-50min左右，配料桶在重复使用时必须清理干净。根据环境温度，调节树脂粘度，可以使用稀释剂调节，在固化剂加入前非真空搅拌条件下搅拌均匀。

　　2.底涂施工。采用与玻璃鳞片胶泥相同或者改性的树脂进行配制底涂，按照各种材料比例配制，搅拌5min静置3min，分装于施工容器内，使用滚刷涂刷，刷涂方法与质量控制和普通防腐涂料的施工方法一样，在此不再累述。

　　3.玻璃鳞片胶泥涂抹及滚压。玻璃鳞片胶泥涂抹应在第二道底涂施工完成12h后实施，用抹刀(或者刮板)单向有序的将玻璃鳞片胶泥均匀的涂抹在已经凝固的底涂表面，单道厚度1㎜。滚压操作应该与涂抹批刮同步进行，在初凝前必须用沾有适量溶剂(如环氧用丙酮或者酒精，聚酯及乙烯基用苯乙烯)的羊毛辊往复滚压，直至表面光滑为止。玻璃鳞片胶泥在施工作业过程中严禁随意搅动，拌料，上抹依次序循环进行，不要翻动，堆积胶泥。抹刀应与被涂抹面保持适当角度，并且延尖角锐角方向按适当速度推抹，使得玻璃鳞片胶泥延基层表面逐渐涂覆，使得空气在涂抹或者批刮过程中不断从界面间推挤排出，逸出，严禁将玻璃鳞片胶泥堆积与基层表面再四面摊开。控制玻璃鳞片胶泥单层厚度，多层施工，从而使得涂层内存留的气泡体积较小，达到残余气泡生成较小，分散且封闭的目的。

　　玻璃鳞片胶泥比较粘稠，在大气中任何条件下翻动及堆放都会被裹入大量空气形成气泡，在施工过程中，基层和玻璃鳞片胶泥之间难免要裹入空气，形成材料内气泡，因此玻璃鳞片胶泥施工必须要进行滚压。滚压的目的有四点：一是去除表面气泡;二是压实压光压平整;三是使得玻璃鳞片呈水平倒伏排列;四是调整定位的端界面呈坡状，利于端界面搭接。滚压时特别注意，所沾溶剂不可太多，不可漏压，当胶泥流淌时应多次重复滚压。第二道玻璃鳞片胶泥操作方法和第一道相同，直至规定的厚度。

　　4.修补及增强。玻璃鳞片胶泥成型后，如果出现某些缺陷和不足，必须进行修补;一些应力集中区域或者锐边锐角等特殊部位还需要FRP增强。缺陷或者不足修补时，用打磨机打磨缺陷部位或者将缺陷部位彻底去除，用溶剂擦洗干净打磨区域，按照玻璃鳞片胶泥施工方法逐次补涂，直至合格。增强部位使用的增强纤维材料有玻璃纤维布，碳纤维布，表面毡，聚酯纤维布等，将玻璃鳞片胶泥层打磨平整，用溶剂清洗干净后，按照涂胶--贴布--涂胶--贴布--涂胶的结构进行增强层施工，固化干燥后打磨毛边，夹裹气泡及丝带杂物，所以气泡去除后必须用玻璃鳞片胶泥填平补齐。

　　5.面涂施工。将面涂材料按照配比要求搅拌均匀，静置5min后直接用滚刷涂刷于玻璃鳞片胶泥上面。第一道面涂干燥后涂刷第二道，两道面涂应该十字交叉涂刷，具体工艺和涂刷底涂或者其他防腐蚀涂料方法相同。

　　6.固化养护。一般常温条件下，玻璃鳞片胶泥固化干燥后需要自然养护7天以上的时间。养护期间不得在玻璃鳞片胶泥表面进行任何施工作业，或者行走踩踏，禁止任何化学品污染表面。

　　7.质量要求。玻璃鳞片胶泥施工质量要求一是从表观上面目测，另外就是使用检测仪器测试，如测厚仪，电火花检测仪，拉拔仪等，具体质量要求按照HG/T2604-2004规定要求执行。

　　玻璃鳞片胶泥怎么使用

　　玻璃鳞片胶泥施工过程中流挂问题及解决办法：表面流淌的舒缓，表面流淌破坏衬里层表面外观效果，更会破坏内在鳞片的定向排列分布。表面流淌的舒缓，是根据施工环境温度，调整胶料的粘度来控制的，当然白炭黑触变剂更是胶料配方中改善这一问题的关键。此外，在鳞片胶泥材料接近凝胶时，粘度加大时，可采用压光辊定向辊压，即可达到重新定型复位之目的，也可达到有效控制流淌的效果。

　　玻璃鳞片胶泥衬里施工工序一般鳞片胶泥内衬工程短时间约2周，长时间需30天～40天，其中大约半数以上的时间无需施工指导，如基材处理、底涂等的时间。工程管理者和施工者一定要注意确保安全，如佩戴保护用具、不进行不安全操作等。

  • 酸碱池玻璃钢防腐施工周期多久？强腐蚀环境下如何安排工期

    酸碱池玻璃钢防腐施工周期，通常比普通水池更需要谨慎安排。酸碱池长期接触酸液、碱液、废酸、废碱、电镀液或化工介质，对材料、基层处理、节点加强和固化时间要求更高。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，服务内容涉及酸碱池玻璃钢防腐、酸碱储罐防腐、污水池防腐、化工池防腐、地沟防腐、管道防腐和脱硫塔防腐等。结合君诚卓雅过往项目经验，酸碱池施工周期要根据腐蚀介质和现场状态综合判断。

    넶0 2026-07-22

  • 污水池玻璃钢防腐施工周期多久？检修期内如何安排施工

    污水池玻璃钢防腐施工周期，和池体面积、基层状态、腐蚀程度、材料体系、几布几油工艺、现场通风和固化时间有关。很多企业希望在检修期内完成污水池防腐，但如果前期准备不足，容易影响工期和防腐质量。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，服务内容涉及污水池玻璃钢防腐、酸碱池防腐、化工池防腐、储罐防腐、地沟防腐、管道防腐、脱硫塔防腐、冷却塔防腐维修等。结合君诚卓雅过往项目经验，污水池防腐施工周期需要结合现场工况综合安排。

    넶0 2026-07-22

  • 玻璃钢防腐低价报价有哪些风险？企业选择方案时要注意什么

    玻璃钢防腐低价报价并不一定有问题，但企业不能只看单价。更应重点核对材料体系、基层处理、几布几油工艺、节点加强和固化验收。

    结合君诚卓雅玻璃钢防腐相关项目经验，防腐工程选择方案时，应优先判断报价是否完整、材料是否匹配现场、施工细节是否清楚，避免因低价造成后期维修成本增加。

    넶0 2026-07-22

  • 两布三油和三布五油有什么区别？玻璃钢防腐工艺怎么选

    两布三油和三布五油的区别，主要体现在布层数量、树脂用量、防腐层厚度、适用场景和施工成本上。工艺选择不能只看名称，而要结合腐蚀介质、基层状态、是否长期浸泡和使用要求判断。

    企业在选择玻璃钢防腐工艺时，应重点关注材料体系是否适合现场、基层处理是否到位、铺布浸润是否充分、节点是否加强，而不是只比较“两布三油”和“三布五油”的价格差异。

    넶3 2026-07-20

  • 防腐地坪玻璃钢施工方案，化工车间地面如何做耐酸碱防腐

    防腐地坪玻璃钢施工方案，需要结合地面基层、腐蚀介质、积液情况、车辆通行和使用强度综合确定。化工车间地面、酸碱操作区、污水处理站和罐区地面，不能只按普通地坪处理。企业选择防腐地坪方案时，应重点关注基层处理、材料耐腐蚀性、铺布浸润、面层封闭和固化验收，避免只看表面效果和单价。

    넶3 2026-07-20

防腐涂料相关问题

河北环氧玻璃鳞片防腐涂料，环氧树脂，乙烯基树脂，环氧地坪漆，环氧煤沥青漆，玻璃鳞片胶泥涂料生产厂家，价格低，防腐耐磨，常年来积累了大量的防腐施工案例，工艺和技术成熟。

ꄲ下一篇： 无
ꄴ上一篇： 无

  • 玻璃钢防腐施工工艺介绍

    1施工环境：①建筑施工环境的温度在-15~30℃之间，相对湿度在80%以上，在10℃以下的建筑中，要采用加温的方法。②在进行防腐蚀工程时，不得与其它工种进行交叉作业。2.清除基础设施：在进行施工之前，必须保证基层不能有水泥渣和松散的附着物，要保持平整、干燥，不得有地下水渗漏、不均匀沉降。无起砂，脱壳，开裂，蜂窝状麻面。管道、套管、预留孔、预埋件等通过防腐层时，必须事先埋入或预留。为了便于施工，所有的阴阳角都要做斜角或圆角3.三布五油的施工工艺：贴图的基本原理是：首先是平面，然后是大面积。一上一下，一上一下，一上一下，一上一下。先把它压在后面。

    넶926 2023-01-04

  • 已加工成型的玻璃钢制品对人体有害吗？

    FRP玻璃钢是由树脂、固化剂、玻璃纤维布、纤维毡、胶衣、色浆等组成，并在必要时加入抗氧化剂、阻燃剂等。树脂的种类很多，常用的是不饱和聚酯树脂，而苯乙烯是一种有毒的化学溶剂。该固化剂是由过氧化甲乙酮组成，具有坚硬、难闻、有腐蚀性的特性，一旦接触到肌肤，应马上进行清洁。在制作玻璃纤维织物或毛毡时，由于粉尘的存在，初次接触会引起皮肤发痒，所以在制作时一定要戴上口罩，但经过干燥、固化后的玻璃钢产品，其对人体的伤害可以忽略不计。玻璃钢（简称 FRP）是由不饱和树脂与环氧树脂等混合制成的一种强化材料，在世界范围内被称为 FRP。FRP产品在市政、石油、化工等行业中有着良好的耐腐蚀、轻质、光滑的内表面和良好的技术经济效益。

    넶912 2023-01-04

  • 天津环氧树脂的耐腐蚀性

    环氧树脂是一种具有高强度、高耐水性、高强度、高耐水性、常温操作、施工简单等优点。应用这种材料的防腐工程通常有：玻璃钢全面层和隔离层、树脂胶泥和灰浆的块材面层、树脂胶泥和砂浆的粘接剂、块材面层、树脂胶泥、砂浆、树脂稀胶泥、砂浆、树脂玻璃鳞片等。不同材质的防腐工程，其产品的最终用途和应用领域也会有所不同。

    넶469 2022-12-29

  • 预促进乙烯基树脂如何使用

    近日，有朋友向我们请教了关于预促型乙烯基树脂的使用，下面为大家提供一些问题。预促进乙烯基树脂是否需要固化剂来增强乙烯基树脂？预促乙烯基酯树脂是一种在生产工艺中预先加入一定比例助剂的物理掺合而成的乙烯基酯树脂，通常在原有的牌号后面加上一个 P。在预促型乙烯基酯树脂中加入的促进剂主要是由0.2%~2.0%的环烷酸钴/异辛酸钴组成，如果需要，还可以加入助推剂和其它的有机金属盐。

    넶716 2022-12-29

  • 玻璃鳞片施工价格(乙烯基玻璃鳞片胶泥厂家报价)

    玻璃鳞片施工工程越来越多，可是真正的玻璃鳞片施工价格，你了解吗?低廉的价格是很诱惑人的，但施工质量也是非常重要的，可以说好的东西的价钱就是这么的真实，今天我就带你了解一下施工玻璃鳞片的造价。

    넶506 2022-03-17

  • 907和901乙烯基树脂的区别,耐高温多少度

    许多化工企业都需要进行防腐处理，乙烯基树脂具有很强的抗腐蚀性，同时也得到了广泛的公认。本文重点介绍907与901乙烯基树脂的不同之处，901乙烯基树脂与907乙烯基树脂相比，区别是什么，到底哪一种更好?

    넶4481 2022-03-17

防腐涂料分类

选购参考
